SKL UN 11 : UN IPA SMP/MTS 2013
Kompetensi : Memahami konsep-konsep dan penerapan, getaran, gelombang, bunyi,
dan optik dalam produk teknologi sehari-hari.
Indikator UN IPA yang ke-11 adalah Menentukan sifat cahaya, besaran-besaran yang berhubungan dengan cermin/lensa atau penerapan alat optik
Kompetensi : Memahami konsep-konsep dan penerapan, getaran, gelombang, bunyi,
dan optik dalam produk teknologi sehari-hari.
Indikator UN IPA yang ke-11 adalah Menentukan sifat cahaya, besaran-besaran yang berhubungan dengan cermin/lensa atau penerapan alat optik
dalam kehidupan sehari-hari.
Blog ini memuat SKL UN 2013, Ringkasan Materi, dan Prediksi Soal UN 2013
ADA 3 MATERI PENTING YANG HARUS DI PERSIAPKAN DALAM SOAL UN SESUAI INDIKATOR DI ATAS YAITU :
1. SIFAT CAHAYA
2. BESARAN/PENERAPAN RUMUS CERMIN / LENSA
3. PENERAPAN PADA ALAT OPTIK SEHARI-HARI
SIFAT CAHAYA
Berikut ini sifat-sifat cahaya, antara lain :
1. Cahaya merupakan gelombang elektromagnetik
2. Cahaya termasuk jenis gelombang transversal.
5. Cahaya dapat direfleksikan atau dipantulkan.
6. Cahaya dapat direfraksikan atau dibiaskan.
Setiap benda yang dapat memancarkan cahaya disebut sumber cahaya dan setiap benda yang tidak dapat memancarkan cahaya disebut benda gelap.
Hukum Pemantulan Cahaya
Hukum pemantulan cahaya menurut Snellius berbunyi:
1. sinar datang, garis normal, dan sinar pantul terletak pada satu bidang datar.
2. sudut sinar datang = sudut sinar pantul.
Hukum Pembiasan Cahaya
Hukum Pembiasan cahaya menurut Snellius, berbunyi :
1. Sinar datang, garis normal, dan sinar bias letaknya dalam satu bidang datar.
2. Sinar datang dari medium renggang ke rapat akan dibiaskan mendekati
garis normal dan sinar datang dari medium rapat ke renggang akan dibiaskan
menjauhi garis normal.
BESARAN-BESARAN YANG BERHUBUNGAN DENGAN CERMIN (CEKUNG-CEMBUNG ) DAN LENSA (CEKUNG-CEMBUNG )
Biasanya yang keluar berupa soal yang memerlukan perhitungan dengan rumus. Berikut rumus-rumus yang berlaku pada cermin ( cekung-cembung ) dan lensa ( cekung-cembung ) :
1 1 2 1 1
a. f= ¾ + ¾ atau ¾ = ¾ + ¾
So Si R So Si
Rumus di atas dapat di ubah menjadi persamaan sebagai berikut :
So x Si Si x f So x f
(i) f= ¾¾¾ (ii) So= ¾¾¾ (iii) Si = ¾¾¾
So + Si Si – f So – f
Si hi
b. M = ¾¾ = ¾¾
So ho
c. Jarak fokus : f = ½ R
( R = jari- jari kelengkungan )
Keterangan :
· So= jarak benda (cm)
· Si = jarak bayangan(cm)
· f = jarak fokus(cm)
· M = perbesaran bayangan
· ho = tinggi benda(cm)
· hi = tinggi bayangan(cm)
d. Catatan Penting….!!!
(i). Jika Si = bernilai positif (+), maka bayangannya bersifat nyata
(ii). Jika Si = bernilai negatif (-), maka bayangannya bersifat maya
(iii). Jika M>1, maka sifat bayangannya diperbesar
(iv). Jika M=1, maka sifat bayangannya sama besar
(v). Jika M<1, maka sifat bayangannya diperkecil
(vi). Nilai fokus
e. Kekuatan Lensa (P)(vi). Nilai fokus
· cermin cekung ® f = bernilai positif (+)
· cermin cembung ® f = bernilai negatif (-)
· lensa cekung ® f = bernilai negatif (-)
· lensa cembung ® f = bernilai positif (+)
Satuan kekuatan lensa adalah dioptri (D). Rumus kekuatan lensa :
1 1
P = ¾¾ atau f = ¾¾ ( rumus ini digunakan jika f dalam satuan meter )
f P
100 100
P = ¾¾ atau f = ¾¾ ( rumus ini digunakan jika f dalam satuan cm )
f P
f P
f. Sifat Bayangan
(i) Sifat bayangan cermin cekung dan lensa cembung
Rb + Rby = V
( = R benda + R bayangan = 5 )
Benda di R I : maya, tegak, diperbesar
( = R benda + R bayangan = 5 )
Benda di R I : maya, tegak, diperbesar
Benda di R II : nyata, terbalik, diperbesar
Benda di R III : nyata, terbalik diperkecil
(ii) Sifat bayangan cermin cembung dan lensa cekung :
maya, tegak, diperkecil
maya, tegak, diperkecil
ALAT OPTIK
a. Mata :
Sifat bayangan yang terbentuk oleh lensa mata : nyata, terbalik, diperkecil
Titik terdekat yang masih dapat dilihat dengan jelas dinamakan punctum proximum (PP)
sedangkan titik terjauh yang dapat dilihat jelas oleh mata adalah pnctum remitum PR).
titik tak terhingga.
Jadi untuk mata normal :
PP = 25 cm
PR = ~ Cacat mata yang sering dialami adalah :
Rabun jauh
Rabun jauh
· Hanya dapat melihat benda dekat; benda jauh tidak jelas
· Punctum remotum ( PR = titik jauh ) telah bergeser mendekati mata
· Bayangan jatuh di depan retina
· Dapat ditolong dengan kacamata berlensa cekung
Rabun dekat
· Hanya dapat melihat benda jauh; benda dekat tidak jelas
· Punctum proximum (PP = titik dekat ) telah bergeser menjauhi mata
· Bayangan jatuh di belakang retina
· Dapat ditolong dengan kacamata berlensa cembung
Presbiopi
· Presbiopi merupakan cacat mata yang disebabkan oleh faktor usia.
· Orang yang usianya sudah lanjut, daya akomodasinya semakin lemah sehingga lensa mata sukar mencembung secembung-cembungnya dan sukar memipih sepipih-pipihnya.
· Cacat mata presbiopi adalah cacat mata yang tidak dapat melihat benda-benda jauh atau dekat dengan jelas.
· Untuk menolong orang yang menderita cacat mata presbiopi, harus digunakan kacamata rangkap. Lensa kacamata rangkap terdiri atas lensa cekung untuk melihat benda-benda jauh dan lensa cembung untuk melihat benda-benda dekat.
Astigmatisme
Yaitu cacat mata yang mengakibatkan seseorang tidak dapat membedakan garis vertikal dan horizontal. Penderita dapat ditolong dengan menggunakan kaca mata berlensa silinder ( silindris ).
b. Kamera :
| |
| Gambar Kamera Sumber : Indowebster,web.id |
 |
| Gambar :Pembentukan bayangan pada kamera |
- posisi benda : harus berada setelah 2F
- sifat bayangan : nyata,
terbalik,
diperkecil
c. Lup (kaca pembesar) :
terbalik,
diperkecil
c. Lup (kaca pembesar) :
- Terdiri dari satu lensa cembung ( positip )
- Agar benda terlihat, maka benda diletakkan di ruang I yaitu antara titik pusat (O) dan titik fokus (F) sehingga terbentuk bayangan yang bersifat maya, tegak, dan diperbesar.
- Saat bayangan terbentuk di titik dekat mata, maka mata berakomodasi maksimum.
- Jika ingin mengamati benda dengan lup tanpa berakomodasi, maka benda diletakkan tepat di titik fokus lensa sehingga yang masuk ke mata berupa sinar sejajar. Ini dikatakan mengamati dengan mata tidak berakomodasi.
- Banyak dipakai oleh tukang reparasi jam
Sn
· Perbesaran bayangan saat mata berakomodasi maksimum : M = ¾ + 1
f
· Perbesaran bayangan saat mata tanpa akomodasi : M = Sn / f
· Perbesaran bayangan saat mata tanpa akomodasi : M = Sn / f
· Sn = titik dekat mata ( 25 cm )

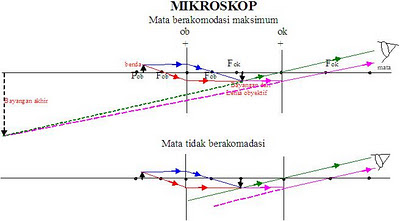

d. Mikroskop
- Terdiri dari 2 lensa cembung : obyektif dan okuler
- Benda ditempatkan di ruang II ( antara F dan 2F ) dari lensa obyektif Bayangan yang dibentuk oleh lensa objektif akan menjadi benda bagi lensa okuler.Bila diamati dengan mata berakomodasi, maka benda (bayangan dari lensa objektif) diletakkan di antara titik pusat lensa okuler (Ook) dan titik fokus okuler (Fok). Sedangkan jika diamati dengan mata tanpa berakomodasi, maka benda (bayangan dari lensa objektif) diletakkan di titik fokus lensa okuler (Fok).
- Bayangan oleh lensa obyektif bersifat : nyata, terbalik, diperbesar
- Bayangan yang terbentuk oleh mikroskup bersifat : maya, terbalik, diperbesar
- Perbesaran bayangan oleh mikroskop dituliskan dengan rumus :
M = M oby X M ok
Moby : perbesaran obyektif
Mok : perbesaran okuler
e. Teropong :
· Alat untuk melihat benda yang sangat jauh
· Dibedakan menjadi :
a. teropong bintang : mempunyai 2 lensa positip ( obyektif dan okuler )
Panjang teropong (d) = f obyektif + f okuler b. teropong bumi : mempunyai 3 buah lensa positip ( obyektif, pembalik dan okuler )
c. teropong panggung/tonil/sandiwara : mempunyai 2 buah lensa yaitu lensa positif
untuk obyektif dan lensa negatif untuk okuler .
untuk obyektif dan lensa negatif untuk okuler .
PREDIKSI SOAL UN IPA SMP/MTS 2013
1. Berikut ini adalah sifat-sifat cahaya, kecuali ….
A. merupakan gelombang elektromagnetik
B. termasuk dalam jenis gelombang transversal
C. untuk merambat selalu memerlukan medium
D. cepat rambat cahaya di udara sebesar 3 x 108 m/s
2. Sifat bayangan benda yang terletak di depan cermin cembung adalah ….
A. nyata- terbalik- diperkecil
B. maya- tegak- diperkecil
C. nyata- terbalik- diperbesar
D. maya- tegak- diperbesar
3. Kaca spion pada kendaraan bermotor menggunakan…
A. cermin cekung, bayangan yang dibentuk maya,tegak dan diperkecil
B. cermin cekung, bayangan yang dibentuk maya, tegak dan diperbesar
C. cermin cembung, bayangan yang dibentuk maya, tegak dan diperkecil
D. cermin cembung, bayangan yang dibentuk maya, tegak dan diperbesar.
4. Sebuah benda diletakkan 10 cm di depan cermin datar. Jika cermin digeser
4 cm mendekati benda , maka jarak antara bayangan akhir dan bayangan
semula adalah… .
A. 4 cm
B. 6 cm
C. 8 cm
D. 20 cm
5. Perhatikan gambar berikut!
Setelah benda dipantulkan oleh cermin tersebut, maka jarak bayangan yang terbentuk adalah....
A. 4 cm, di depan cermin
B. 4 cm, di belakang cermin
C. 5 cm, di depan cermin
D. 10 cm, dibelakang cermin
6. Sebuah benda diletakkan 20 cm di depan cermin cembung. Jika jari-jari cermin 10 cm, maka perbesaran benda adalah… .
A. 0,20 kali
B. 0,50 kali
C. 0,75 kali
D. 2,00 kali
7. Perhatikan gambar sebuah benda ( X ) di depan cermin berikut!
Setelah benda ( X ) dipantulkan oleh cermin tersebut, bayangan yang terbentuk mendapat perbesaran....
A. 2/3 kali
B. 1 kali
C. 1 ½ kali
D. 2 kali
8. Sebuah benda berada 20 cm di depan cermin cekung. Jika titik fokus cermin 15 cm, maka jarak bayangan dan sifat bayangannya adalah ....
A. 40 cm, nyata tegak diperkecil
B. 40 cm, nyata, tegak diperbesar
C. 60 cm, nyata, terbalik diperbesar
D. 60 cm, nyata, terbalik diperkecil
9. Perhatikan tabel pengamatan berikut!
No | Hasil pengamatan | |
So ( cm ) | Si ( cm ) | |
1 | 20 | 20 |
2 | 15 | 30 |
3 | 60 | 12 |
Dari hasil percobaan menggunakan cermin cekung pada tabel di atas, maka jari-jari kelengkungan cermin adalah ...
a. 10 cm
b. 15 cm
c. 20 cm
d. 25 cm
10. Sebuah benda diletakkan pada jarak 6 cm di depan sebuah cermin cekung dan bayangan yang terbentuk adalah 30 cm, maka jarak fokus cermin adalah… .
a. 0,2 cm
b. 5 cm
c. 24 cm
d. 36 cm
11. Bayangan sebuah benda terletak 24 cm di depan sebuah cermin cekung yang memiliki jarak fokus 6 cm. Jarak bendanya adalah ....
A. 8 cm
B. 12 cm
C. 24 cm
D. 48 cm
12. Perhatikan gambar berikut ! Benda A dipantulkan oleh cermin seperti data pada gambar. Bayangan yang terbentuk
sejauh ... dati titik O.
sejauh ... dati titik O.
A. 60 cm
B. 22 cm
C. 12 cm
D. 10 cm
13. Perhatikan gambar.berikut !
Jarak bayangan yang dibentuk dari lensa adalah ....
A. 7 cm
B. 40 cm
C. 60 cmD. 80 cm
14. Perhatikan gambar berikut !
14. Perhatikan gambar berikut !
Setelah benda B dibiaskan oleh lensa tersebut, maka perbesaran bayangan yang dihasilkan adalah ….
A. 5 kali
B. 4 kali
C. 3 kali
D. 2 kali
15. Sebuah benda terletak pada jarak 30 cm di depan lensa cembung yang mempunyai
jarak fokus 20 cm, maka jarak bayangan dan sifat bayangan adalah… .
A. 60 cm, nyata, terbalik, diperbesar
B. 60 cm, nyata, terbalik, diperkecil
C. 12 cm, maya, terbalik, diperbesar
D. 12 cm, maya, terbalik, diperkecil
16. Perhatikan gambar posisi benda B dan bayangan B’ di depan lensa berikut!
Bila data jarak benda dan jarak bayangan seperti pada gambar maka....
Jarak fokus lensa | Perbesaran bayangan | |
A. | 30 cm | 4 kali |
B. | 30 cm | 1/4 kali |
C. | 12 cm | 4 kali |
D. | 12 cm | 1/4 kali |
17. Sebuah benda setinggi 5 cm diletakkan sejauh 12 cm di depan lensa cembung. Jika jarak fokusnya 10 cm, maka jarak bayangan dan tinggi bayangan berturut-turut ….
A. 12 cm dan 5 cm
B. 22 cm dan 12 cm
C. 60 cm dan 25 cm
D. 120 cm dan 30 cm
18. Sebuah lilin yang menyala diletakkan 30 cm di depan sebuah lensa cekung
19.Perhatikan gambar jalannya sinar datang menuju lensa mata berikut !
yang jarak fokusnya 20 cm, bayangan yang terbentuk berada pada jarak ... .
A. 10 cm
B. 12 cm
C. 20 cm
D. 30 cm
Sinar - sinar bias berpotongan seperti pada gambar.
Oleh karena itu dapat dipastikan....
Oleh karena itu dapat dipastikan....
Cacat mata yang diderita | Jenis kaca mata yang dapat mengatasi | |
A. | Miopi | Berlensa cekung |
B. | Miopi | Berlensa cembung |
C. | Hipermitropi | Berlensa cembung |
D. | Hipermitropi | Berlensa cekung |
20. Perhatikan gambar jalannya sinar pada mata sebelum dan sesudah menggunakan lensa kacamata berikut :
Jenis | ||
Cacat mata | Kacamata berlensa | |
A | Hipermitropi | Cekung |
B | Hipermitropi | Cembung |
C | Miopi | Cekung |
D | Miopi | Cembung |
21. Perhatikan gambar berikut !
Titik dekat (PP) mata bergeser menjauhi mata seperti pada gambar, maka dipastikan ….
Sinar bias berpotongan | Cacat mata yang diderita | |
A B C D | Di depan retina Di belakang retina Di depan retina Di belakang retina | Hipermitropi Miopi Miopi Hipermitropi |
22.Pada saat mengikuti pelajaran di kelas, Winda tidak dapat membaca dengan jelas tulisan yang berada di papan tulis, setelah di periksa ke dokter ia dinyatakan menderita cacat mata miopi ( - 1 ) , maka lensa kaca mata yang tepat digunakan adalah … .
A. lensa cekung
B. lensa cembung
C. lensa bifocal
D. lensa pembesar
23. Bila seseorang tidak dapat melihat/membedakan garis-garis horizontal dan vertikal secara bersama-sama, maka dipastikan orang tersebut ....
Menderita cacat mata | Diatasi dengan kacamata berlensa | |
A | Hipermitropi | Cembung |
B | Miopi | Cekung |
C | Prebiopi | Rangkap |
D | Astigmatisme | Silindris |
24. Ibu Dewi telah berumur 45 tahun, pada saat membaca koran tulisan tidak terlihat jelas,
setelah memakai kacamata lensa cembung maka ia dapat membaca kembali dengan
jelas. Ibu Dewi termasuk penderita cacat mata … .
setelah memakai kacamata lensa cembung maka ia dapat membaca kembali dengan
jelas. Ibu Dewi termasuk penderita cacat mata … .
A. miopi
B. normal
C. presbiopi
D. hepermetropi
25.Paman membeli sebuah kaca mata yang mempunyai kekuatan lensa 2,5 dioptri, maka jarak fokus lensa tersebut adalah… .
A. 20 cm
B. 40 cm
C. 50 cm
D. 75 cm
26. Perhatikan gambar!
Berdasarkan gambar di atas, cacat mata, jenis lensa dan kekuatan lensa berturut-turut adalah....
A. miopi, lensa cekung, -0,5 dioptri
B. miopi, lensa cembung, + 0,5 dioptri
C. hipermetropi, lensa cekung, -2 dioptri
D. hipermetropi, lensa cembung,+2 dioptri
27.Seseorang sedang menggunakan kamera untuk mengambil gambar temannya yang sedang pentas di panggung. Sifat bayangan yang terjadi pada film di dalam kamera adalah… .
A. maya, tegak, diperkecil
A. maya, tegak, diperkecil
B. nyata, tegak, diperkecil
C. nyata, terbalik, diperkecil
D. maya, terbalik, diperkecil
28.Apabila pada saat lup dipergunakan, benda diletakkan di antara F dan O maka akan diperoleh bayangan … .
a. maya - diperkecil
b. maya - diperbesar
c. sejati - diperkecil
d. sejati - diperbesar
29.Bayangan yang dibentuk oleh lensa objektif pada mikroskop adalah… .
a. nyata, terbalik, diperkecil
b. nyata, terbalik, diperbesar
b. nyata, terbalik, diperbesar
c. maya, terbalik, diperkecil
d. maya, terbalik, diperbesar
30.Seorang siswa melakukan percobaan mengamati benda dengan menggunakan mikroskop saat intensitas cahaya rendah. Agar benda yang diamati tampak lebih jelas diperlukaan …
A. lensa cekung
B. cermin cekung
C. lensa cembung
D. cermin cembung
31.Sebuah benda dilihat dengan lup yang memiliki kekuatan 2 Dioptri. Jarak fokus
lensa lup tersebut adalah….
A. 20 cm
B. 30 cm
C. 40 cm
D. 50 cm
32.Seorang tukang jam menggunakan sebuah lup yang mempunyai jarak fokus 5 cm. Jika diamati dengan mata berakomodasi maksimum, maka perbesarannya adalah… .
A. 7 kali
B. 6 kali
C. 5 kali
D. 4 kali
Selamat Mengerjakan
Tidak ada komentar:
Posting Komentar
