SKL 13

Kompetensi : Memahami konsep kelistrikan dan kemagnetan serta penerapannya dalam

kehidupan sehari-hari.

Indikator : Indikator yang ke-13 adalah menentukan besaran-besaran listrik dinamis

dalam suatu rangkaian (seri/paralel, Hukum Ohm, Hukum Kirchhoff) serta
penerapannya dalam kehidupan sehari-hari.

RINGKASAN MATERI

RANGKAIAN LISTRIK

1. Rangkaian hambatan seri

Rangkaian seri disebut juga rangkaian tidak bercabang. Rangkaian ini tersusun secara berurutan tanpa adanya percabangan. Pernah lihat susunan memanjang dari gerbong kereta api kan? Nah, rangkaian seri tersusun seperti itu. Besarnya hambatan total ( hambatan pengganti ) dari rangkaian hambatan yang tersusun seri merupakan jumlah dari masing-masing. Secara matematis dituliskan :

dengan :
R1, R2, R3, .... = hambatan pertama, kedua, ketiga, dan seterusnya,
satuannya ohm ( Ω )
n =1,2,3, .... dan seterusnya

2. Rangkaian hambatan paralel

Rangkaian paralel disebut juga rangkaian bercabang. Rangkaian ini tersusun secara bercabang.

Besarnya hambatan total ( hambatan pengganti ) secara matematis dituliskan

sebagai berikut :

dengan :
R1, R2, R3, .... = hambatan pertama, kedua, ketiga, dan seterusnya,

satuannya ohm ( Ω )
n = 1,2,3, .... dan seterusnya

3. Rangkaian hambatan campuran

Tergantung jenis rangkaiannya, misalnya : R1 dan R2 disusun seri, sedangkan R3, R4, dan R5 disusun secara paralel. Perhatikan gambar rangkaian berikut !

Satuan Hambatan : Satuan tegangan : Satuan Kuat Arus :

a. Ω = ohm a. V = volt a. A = ampere

b. 1k Ω = 1000 Ω b. 1 kV = 1000 V b. 1 mA = 1/1000 A = 0,001 A

4. Hukum Ohm

Hukum Ohm yang menyatakan bahwa : besar kuat arus listrik yang mengalir sebanding dengan beda potensial listrik dan berbanding terbalik dengan hambatan. Secara matematis dapat ditulis :

dengan :

V= Beda potensial/tegangan ( volt = V )

I = Kuat arus listrik ( ampere = A )

R = Hambatan ( ohm = Ω )

5. Hukum Kirchoff

Hukum Kirchoff menyatakan : jumlah kuat arus yang masuk titik percabangan
sama dengan jumlah kuat arus yang keluar titik percabangan. Secara matematis
dituliskan :

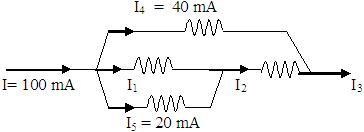

Contoh Rangkaian :

6. Rangkaian Baterai/Elemen

SERI	PARALEL

a. Kuat arus ( I ) : n.E I = ¾¾¾ R+ n.r b. Tegangan Jepit (V) V=I.R c. Tegangan yang hilang (∆V) ∆V=I.n.r	a. Kuat arus ( I ) : n.E I = ¾¾¾ r R + ¾ n b. Tegangan Jepit (V) V=I.R c. Tegangan yang hilang (∆V) n ∆V=I .¾ R

KETERANGAN :

E= gaya gerak listrik (volt)

V= tegangan jepit (volt)

∆V= tegangan yang hilang

R= hambatan total luar (Ω)

r = hambatan dalam baterai / elemen (Ω)

I = kuat arus (A)

n = jumlah baterai/elemen

PREDIKSI SOAL UN IPA SMP/MTS 2012

1. Jika masing masing penghambat bernilai sama, maka di antara ke empat rangkaian penghambat berikut yang nilai hambatan penggantinya terbesar adalah....

2. Perhatikan gambar rangkaian di bawah ini !

Apabila masing- masing hambatan sama besar, maka urutan hambatan pengganti dari terbesar ke terkecil adalah ….

A. 1, 2, 3, 4 C. 1, 4, 3, 2

B. 1, 3, 4, 2 D. 2, 3, 4, 1

3. Pemasangan amperemeter dan voltmeter yang benar pada rangkaian di bawah ini
ditunjukkan oleh ….

4. Pada data di bawah ini yang mempunyai nilai hambatan terkecil adalah ….

	V ( volt )	I ( ampere )
A	12	4,00
B	9	1,50
C	6	3,00
D	3	0,50

5. Perhatikan gambar rangkaian di bawah ini !

Besarnya tegangan jepit pada rangkaian diatas adalah ….

A. 5,0 V

B. 7,5 V

C. 9,0 V

D. 10,0 V

6. Perhatikan rangkaian hambatan berikut !

Besarnya hambatan pengganti pada rangkaian di atas adalah ….

A. 5 Ω C. 9 Ω

B. 7 Ω D. 12 Ω

7. Perhatikan gambar rangkaian di samping !

Hambatan penganti dari rangkaian tersebut adalah….

A. 40 Ω C. 28 Ω

B. 34 Ω D. 20 Ω

8. Perhatikan gambar rangkaian listrik berikut !

Hambatan pengganti dari rangkaian tersebut adalah….

A. 40 Ω C. 20 Ω

B. 30 Ω D. 10 Ω

9. Jika hambatan dalam baterai diabaikan, maka besar tegangan yang diperlukan oleh
rangkaian sesuai gambar berikut adalah ....

A. 3 volt C. 10 volt

B. 6 volt D. 12 volt

10. Perhatikan gambar rangkaian listrik berikut !

Kuat arus listrik ( I ) yang mengalir melalui rangkaian listrik tersebut adalah ....

A. 1.5 ampere C. 3.0 ampere

B. 2.0 ampere D. 4.0 ampere

11. Perhatikan gambar rangkaian listrik berikut !

Setelah saklar S ditutup, arus listrik yang mengalir melalui hambatan 6Ω ( I₁ )
dan mengalir melalui hambatan 3 Ω ( I₂ ) adalah ….

	Kuat arus I₁	Kuat arus I₂
A.	1 ampere	1 ampere
B.	1 ampere	2 ampere
C.	2 ampere	2 ampere
D.	2 ampere	3 ampere

12. Perhatikan gambar rangkaian listrik berikut !

Agar amperemeter yang terpasang pada rangkaian tersebut menunjukkan
angka 2 Ampere, nilai hambatan R seperti pada gambar adalah ....

A. 6 Ohm C. 18 Ohm

B. 12 Ohm D. 24 Ohm

13. Perhatikan gambar rangkaian listrik tertutup berikut !

Jika hambatan dalam baterai diabaikan, maka nilai R tampak pada gambar
adalah ....

A. 3 Ohm C. 6 Ohm

B. 4 Ohm D. 9 Ohm

14. Dari gambar rangkaian berikut, manakah yang mengalirkan arus paling besar ?

15. Perhatikan rangkaian berikut ini !

Bila voltmeter (V) tampak pada gambar menunjukkan angka 120 Volt, maka ....

	Besar kuat arus listrik ( I )
	Sakelar ( S ) terbuka	Sakelar ( S ) tertutup
A B C D	0,5 Ampere 1,0 Ampere 1,0 Ampere 1,5 Ampere	1,0 Ampere 0,5 Ampere 1,5 Ampere 1,0 Ampere
